NdFeB不規則磁石の基本情報

材料	焼結ネオジム鉄B
形	不規則
サイズ	カスタマイズされた
学年	カスタマイズされた
コーティング	カスタマイズされた
磁化方向	カスタマイズされた
パッケージ	真空バッグ + カートン + パレットまたはカスタマイズされた

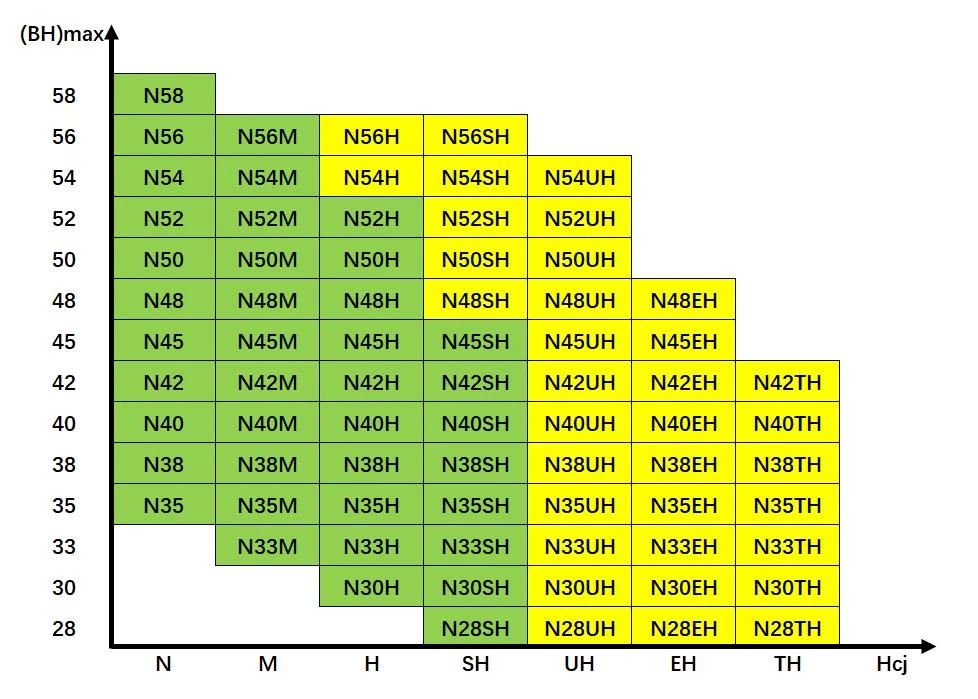

全グレードマトリクスグラフ

輸出規制物質不使用

product-978-699

不規則な NdFeB 焼結磁石向けのカスタマイズされたソリューション

1. 幾何学的形状のカスタマイズ: 標準の限界を超える

お客様から提供された 2D/3D 図面またはサンプルに基づいて、以下を含むあらゆる複雑な形状の磁石を製造できます。

多機能の組み合わせ (段、ザグリ、ねじ穴、横穴など)
非円形の輪郭 (台形、扇形、競馬場、楕円形、D 形など)
3D 自由曲面 (曲面、傾斜面、テーパー面、球面など)
薄肉の不規則な部品 (最小肉厚 0.8 mm まで)、細長いスロット、面取り/半径のある精密エッジ

加工技術には、マルチワイヤ切断、ID切断、研削(表面/ID/OD/形状研削)、ワイヤEDM、シンカーEDM、CNC加工、超音波ドリリングなどが含まれます。
寸法公差は ±0.02 mm ～ ±0.05 mm の範囲で制御でき、特別な要件の場合は最小 ±0.01 mm まで制御できます。

2. 磁気性能のカスタマイズ: オンデマンドでのグレード選択

当社は完全な焼結 NdFeB グレードシステムを提供しており、動作温度、最大エネルギー積、保磁力、その他のパラメーターに基づいて最適なソリューションをマッチングできます。

標準Nシリーズ：N35～N52（最高使用温度80度以下）
高温シリーズ：H（120℃）、SH（150℃）、UH（180℃）、EH（200℃）、AH（220℃+）
低保磁力/高残留磁気: 減磁リスクが低く、高い残留磁気が必要な用途向け
お客様指定グレード：お客様のご指定グレードを承ります。

特殊な用途では、直角度 (Hk/Hcj)、最大エネルギー積 ((BH)max)、および温度係数を調整して、極端な環境下でも安定した性能を確保することもできます。

3. 表面コーティングのカスタマイズ: あらゆる環境に適応可能

焼結 NdFeB は酸化しやすいため、コーティングで保護する必要があります。実際の塗布環境 (湿度、塩水噴霧、温度、接触媒体、生体適合性など) に基づいて最適なコーティングを推奨するか、お客様が指定したコーティングタイプを厳密に適用することもできます。

ニッケル (Ni‑Cu‑Ni): 最も一般的、塩水噴霧 48 時間以上、明るい外観、ほとんどの屋内環境に適しています
亜鉛 (Zn): 青白色または着色亜鉛、コスト効率の高い、赤錆耐性 72 時間以上
エポキシ: 厚さ 15‑30μm、良好な絶縁性、最大 200 時間の塩水噴霧耐性
リン酸塩: 一時的な防錆プライマー、オーバーモールドの前の前処理に適しています。
特殊コーティング：ゴールド、シルバーなど

塗装密着性試験、塩水噴霧試験レポートも提供可能です。

4. 磁化方向のカスタマイズ：複雑な磁気回路を実現

NdFeB 不規則磁石の磁化方向は、単純な軸方向または半径方向の方向に限定されません。複数の磁化スキームをサポートしています。

一方向磁化：特定の軸（長さ、幅、厚さ方向など）に沿って磁化されます。
多極交互着磁：同一平面上にN/S/N/S極を交互に形成（極数は2～32まで指定可能）
ラジアル/スポーク磁化: 中心穴のある不規則なリングまたは円筒に適しています - 磁場は中心から外側に放射します。
ベベル/円錐着磁: 特殊な角度センサーまたは磁気エンコーダー用。

ネオジム焼結磁石の特徴
プロパティ		Br				HCB		HCJ		(BH)max
いいえ。	学年	kg		T		こえ	kA/m	こえ	kA/m	MGOe		kJ/m3
いいえ。	学年	最大。	分。	最大。	分。	こえ	kA/m	こえ	kA/m	最大。	分。	最大。	分。
1	N35	12.5	11.8	1.25	1.18	10.8以上	860 以上	12 以上	955以上	38	33	302	263
2	N38	13.0	12.3	1.30	1.23	10.8以上	860 以上	12 以上	955以上	41	36	326	286
3	N40	13.2	12.6	1.32	1.26	10.8以上	860 以上	12 以上	955以上	42	38	334	302
4	N42	13.5	13.0	1.35	1.30	10.8以上	860 以上	12 以上	955以上	44	40	350	318
5	N45	13.8	13.2	1.38	1.32	10.8以上	860 以上	12 以上	955以上	46	42	366	334
6	N48	14.3	13.7	1.43	1.37	10.5以上	836 以上	11 以上	875 以上	49	45	390	358
7	N50	14.6	13.9	1.46	1.39	10.5以上	836 以上	11 以上	875 以上	51	47	406	374
8	N52	14.8	14.2	1.48	1.42	10.5以上	836 以上	11 以上	875 以上	53	49	422	390
9	N54	15.0	14.4	1.50	1.44	10.5以上	836 以上	11 以上	875 以上	55	50	438	398
10	N56	15.2	14.6	1.52	1.46	9.0以上	716 以上	10以上	796 以上	56	51	446	406
11	N35M	12.5	11.8	1.25	1.18	11.0以上	875 以上	14 以上	1114 以上	38	33	302	263
12	N38M	13.0	12.3	1.30	1.23	11.5以上	916 以上	14 以上	1114 以上	41	36	326	287
13	N40M	13.2	12.6	1.32	1.26	11.8以上	939以上	14 以上	1114 以上	43	38	342	302
14	N42M	13.5	13.0	1.35	1.30	12.0以上	955以上	14 以上	1114 以上	45	40	358	318
15	N45M	13.8	13.2	1.38	1.32	12.2以上	971 以上	14 以上	1114 以上	47	42	374	334
16	N48M	14.3	13.7	1.43	1.37	12.5以上	995 以上	14 以上	1114 以上	50	45	398	358
17	N50M	14.6	13.9	1.46	1.39	12.5以上	995 以上	13 以上	1035 以上	52	47	414	374
18	N52M	14.8	14.2	1.48	1.42	12.5以上	995 以上	13 以上	1035 以上	53	49	422	390
19	N54M	15.0	14.4	1.50	1.44	12.5以上	995 以上	13 以上	1035 以上	55	50	438	398
20	N56M	15.2	14.6	1.52	1.46	12.5以上	995 以上	13 以上	1035 以上	56	51	446	406
21	N35H	12.5	11.8	1.25	1.18	11.0以上	875 以上	17 以上	1353 以上	38	33	302	263
22	N38H	13.0	12.3	1.30	1.23	11.5以上	916 以上	17 以上	1353 以上	41	36	326	287
23	N40H	13.2	12.6	1.32	1.26	11.8以上	939以上	17 以上	1353 以上	43	38	342	302
24	N44H	13.7	13.0	1.37	1.30	12.1以上	963以上	16 以上	1273 以上	46	41	366	326
25	N46H	14.0	13.4	1.40	1.34	12.5以上	995 以上	16 以上	1273 以上	48	43	382	342
26	N48H	14.2	13.6	1.42	1.36	12.7 以上	1011 以上	16 以上	1273 以上	50	45	398	358
27	N50H	14.4	13.8	1.44	1.38	12.9以上	1026 以上	16 以上	1273 以上	51	46	406	366
28	N52H	14.6	14.0	1.46	1.40	13.0以上	1035 以上	16 以上	1273 以上	53	47	422	374
29	N54H	14.8	14.2	1.48	1.42	13.2以上	1051 以上	16 以上	1273 以上	54	49	430	390
30	N35SH	12.5	11.8	1.25	1.18	11.1以上	883以上	20以上	1592 以上	38	33	302	263
31	N38SH	13.0	12.3	1.30	1.23	11.6 以上	923以上	20以上	1592 以上	41	36	326	287
32	N40SH	13.2	12.6	1.32	1.26	11.8以上	939以上	20以上	1592 以上	43	38	342	302
33	N42SH	13.4	12.8	1.34	1.28	12.0以上	955以上	19 以上	1512 以上	44	39	350	310
34	N45SH	13.8	13.2	1.38	1.32	12.4 以上	987 以上	19 以上	1512 以上	47	42	374	334
35	N48SH	14.2	13.6	1.42	1.36	12.7 以上	1011 以上	19 以上	1512 以上	50	45	398	358
36	N50SH	14.4	13.8	1.44	1.38	13.0以上	1035 以上	19 以上	1512 以上	51	46	406	366
37	N52SH	14.6	14.0	1.46	1.40	13.3以上	1059 以上	19 以上	1512 以上	53	47	422	374
38	N33UH	12.2	11.4	1.22	1.14	10.8以上	859 以上	25 以上	1990 年以降	36	31	287	247
39	N35UH	12.5	11.8	1.25	1.18	11.2以上	891 以上	25 以上	1990 年以降	38	33	302	263
40	N38UH	12.8	12.2	1.28	1.22	11.6 以上	923以上	25 以上	1990 年以降	40	36	318	287
41	N40UH	13.2	12.6	1.32	1.26	12.0以上	955以上	25 以上	1990 年以降	42	38	334	302
42	N42UH	13.5	13.0	1.35	1.30	12.0以上	955以上	25 以上	>=1990	44	40	350	318
43	N45UH	13.8	13.2	1.38	1.32	12.4 以上	987 以上	25 以上	1990 年以降	47	42	374	334
44	N48UH	14.1	13.6	1.41	1.36	12.7 以上	1011 以上	24 以上	1911年以降	50	44	398	350
45	N30EH	11.7	10.9	1.17	1.09	10.3以上	820以上	30以上	2388 以上	33	28	263	223
46	N33EH	12.0	11.4	1.20	1.14	10.8以上	859 以上	30以上	2388 以上	35	31	279	247
47	N35EH	12.3	11.7	1.23	1.17	11.1以上	883以上	30以上	2388 以上	37	33	295	263
48	N38EH	12.8	12.2	1.28	1.22	11.6 以上	923以上	30以上	2388 以上	40	36	318	287
49	N40EH	13.1	12.5	1.31	1.25	11.8以上	939以上	30以上	2388 以上	42	37	334	295
50	N44EH	13.5	13.0	1.35	1.10	12.3以上	979 以上	29以上	2308 以上	46	11	366	326
51	N46EH	13.8	13.3	1.38	1.33	12.6 以上	1003 以上	29以上	2308 以上	47	42	374	334
52	N28EHS	11.3	10.5	1.13	1.05	10.0以上	780以上	35 以上	2786 以上	31	26	247	207
53	N30EHS	11.7	10.9	1.17	1.09	10.3以上	820以上	35 以上	2786 以上	33	28	263	223
54	N33EHS	12.0	11.4	1.20	1.14	10.8以上	859 以上	35 以上	2786 以上	36	31	287	247
55	N35EHS	12.3	11.7	1.23	1.17	11.1以上	883以上	35 以上	2786 以上	37	33	295	263
56	N38EHS	12.8	12.2	1.28	1.22	11.6 以上	923以上	34 以上	2706 以上	40	36	318	286
57	N40EHS	13.1	12.5	1.31	1.25	11.8以上	939以上	34 以上	2706 以上	42	37	334	295
58	N42EHS	13.3	12.8	1.33	1.28	12.0以上	955以上	34 以上	2706 以上	44	39	350	310
